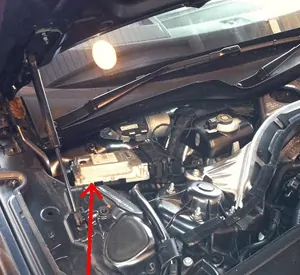

Перед снятием ЭБУ убедитесь, что ваш автомобиль находится в безопасном месте, где он может оставаться. Обязательно оставьте автомобиль на стояночном тормозе или на передаче с включённым ручным тормозом. Выключите автомобиль, прежде чем извлекать ключ из замка зажигания. Рекомендуется отключить аккумулятор и не подключать его до полной установки ЭБУ. Также не вставляйте ключ в замок зажигания и не пытайтесь завести автомобиль до тех пор, пока ЭБУ не будет установлен обратно в автомобиль. Убедитесь, что вы сняли статическое электричество перед работой с ЭБУ, и соблюдайте осторожность при обращении с ним. Убедитесь, что ЭБУ не подвергается воздействию экстремальных температур, магнитов, электрических скачков, физических ударов или жидкостей.

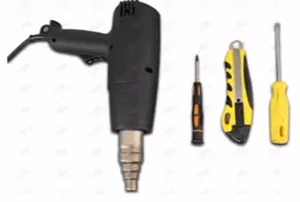

Инструменты, необходимые для правильного открытия/закрытия ЭБУ
2 отвёртки с плоским лезвием (шириной 8–10 мм)
Набор торцевых отвёрток (3–6 мм)
Небольшой нож/лезвие
Термофен
Термопаста
Силиконовый герметик
Открытие ЭБУ

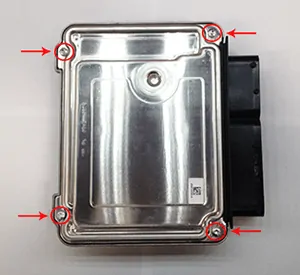

1. Выкрутите все винты, удерживающие ЭБУ, с помощью торцевой отвёртки.

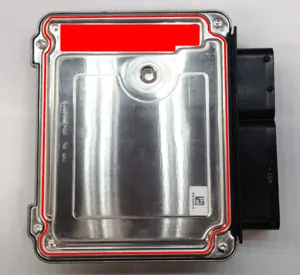

2. При необходимости используйте термофен для нагрева периметра ЭБУ, чтобы размягчить клей, удерживающий крышку (красная линия).
Будьте осторожны, чтобы не перегреть корпус или пластиковый блок разъёма!

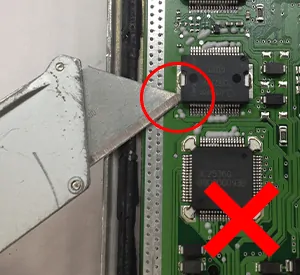

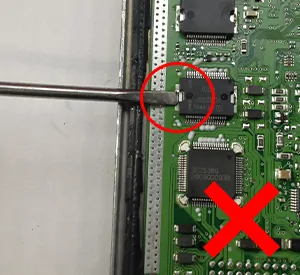

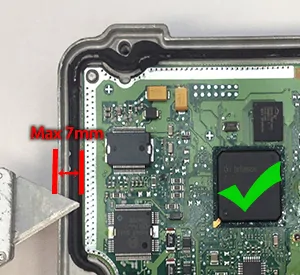

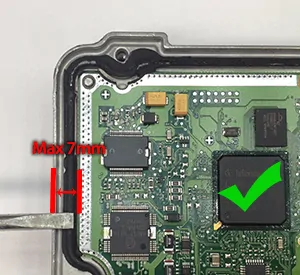

Не проникайте в ЭБУ глубже чем на 7 мм. Это может повредить плату или компоненты.

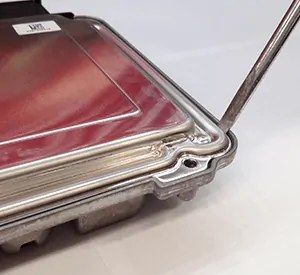

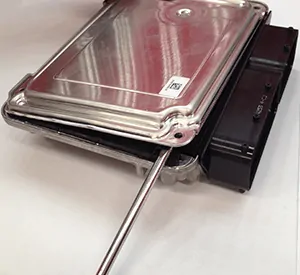

3. Осторожно используйте отвёртку с плоским лезвием, чтобы открыть ЭБУ, начиная с позиции, показанной ниже.

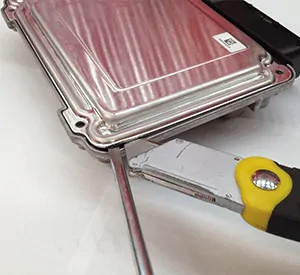

4. Используйте лезвие, чтобы разрезать герметик, удерживающий крышку ЭБУ на корпусе.

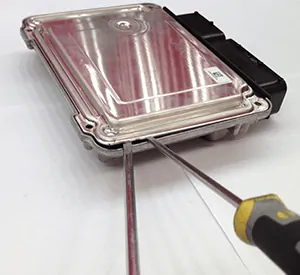

5. Используя две отвёртки с плоским лезвием, продвигайтесь вдоль верхнего края, используя лезвие для разрезания герметика по мере продвижения.

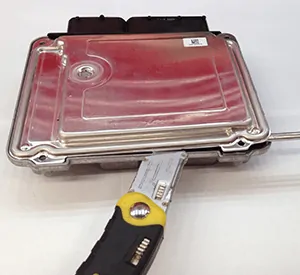

6. После того как верхний край полностью отделён, повторите тот же процесс на ближнем крае, снова убедившись, что вы проникаете в ЭБУ не более чем на 7 мм.
7. После того как верхний и ближний края отделены, используя отвёртку с плоским лезвием, отделите крышку ЭБУ от блока разъёмов, как показано ниже.

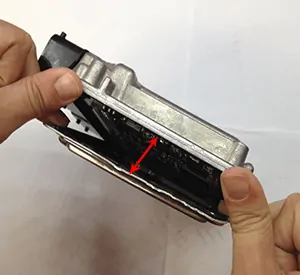

8. Нижний край оставлен напоследок из-за большого количества герметика, нанесённого на плоскую скошенную часть ЭБУ. Теперь, когда три из четырёх краёв освобождены, используйте руки, чтобы отделить крышку от оставшегося края.
Обязательно прикладывайте твёрдое равномерное давление, а не резкие короткие усилия.

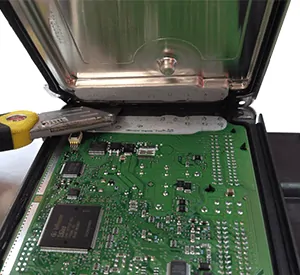

9. С последним оставшимся герметиком поднимите крышку корпуса ЭБУ и проведите лезвием вдоль края, полностью отделяя крышку ЭБУ от ЭБУ.
10. Перед выполнением дальнейших работ осмотрите плату ЭБУ на предмет визуальных повреждений и подключите к автомобилю с установленным корпусом, чтобы убедиться, что автомобиль по-прежнему заводится.
Закрытие ЭБУ

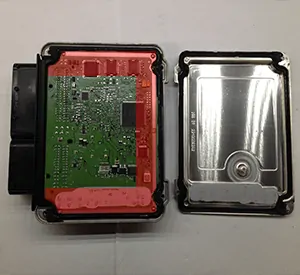

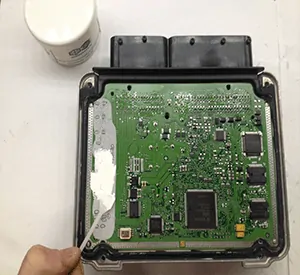

1. После того как вы закончили загрузку программного обеспечения в ЭБУ, возьмите термопасту и нанесите на участок, показанный ниже. Термопаста помогает отводить тепло от платы ЭБУ.

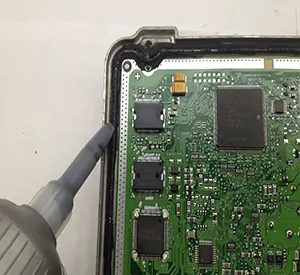

2. Нанесите тонкий слой герметика по металлическому внешнему ободу ЭБУ.
3. Установите крышку ЭБУ обратно на ЭБУ и закрутите все винты. После герметизации убедитесь, что все края закрыты, а излишки герметика удалены.
4. Подключите ЭБУ к автомобилю и убедитесь, что он заводится.
